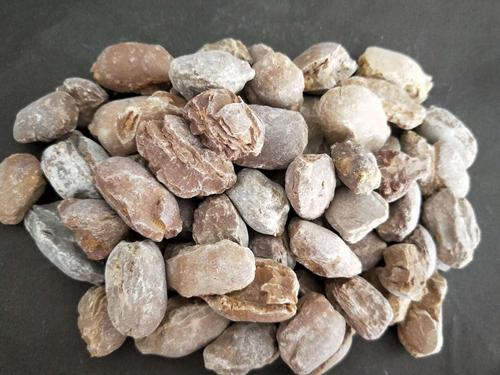

湖北鎂砂廠家介紹鎂砂可分為天然氧化鎂和（hé）海水氧（yǎng）化鎂或合成氧化鎂。天然氧化鎂主要來源於天然菱鎂礦，但由於（yú）原礦的質量，很難獲得高純度和高品質的產品。到目前為止，海水氧（yǎng）化鎂已成為工業化使用的氧（yǎng）化鎂的主要來源。菱鎂礦（kuàng）中MgO的理（lǐ）論含量為47.3％，其餘雜質為CaO，SiO2，鐵等。菱鎂礦在空氣（qì）中加熱至700℃~800℃分解，稱（chēng）為“輕燒氧化（huà）鎂”，進一步加（jiā）熱時 它高於1530°C，無活性的方鎂石變成了難燒的氧化鎂，被稱為“死燒的氧化鎂”。用於工業生產的（de）合成（chéng）海水氧化鎂由海水和消化的白雲石製成。將沉澱的Mg（OH）2煆燒以獲得MgO。未燒成（chéng）磚的合成氧化鎂中鈣與矽的比（bǐ）例為0.3-0.5，高純度海水氧化鎂中鈣與矽的比例大於1.7，高溫強度高。

      主要化學成分是MgO，礦物（wù）成分是pericloy晶體。密（mì）度為3.56~3.65g / cm，莫氏硬（yìng）度為5.5，熔點為2800℃，在1800~2400℃時顯著揮發。純方鎂石無色,隨著Fe2O3和CaO含量的（de）增加，顏色由淺到深變化，呈黃色，棕色和深棕色。隨（suí）著煆燒溫（wēn）度的升高和保溫時間的延（yán）長，方鎂石的粒（lì）徑也相應增大，其抗水化（huà）性和（hé）抗渣性也相應提高。

      氧化鎂中的雜質來源於菱鎂（měi）礦（kuàng）中的白雲石，滑石，透閃石，石英等，因此氧化鎂中含有SiO2，Al2O3，Fe2O3，CaO（海水氧化鎂中的B2O3）等雜質。 這些（xiē）雜質降低了氧化鎂的高溫強（qiáng）度，與Cr2O3，Al2O3和（hé）B2O3相比（bǐ），以Fe2O3計的（de）影響程（chéng）度為1,3：11：70。除了氧化鎂中的方鎂石（shí）外，還可以根據CaO / SiO2比例形成各（gè）種矽酸鹽礦物，這對鎂質產品的性質有不同的（de）影響。

      根據氧化鎂的化學成分，可以預測氧化（huà）鎂（měi）產品的質量和相組成。在計算相組成時，隻有（yǒu）當氧化鎂原料的均勻性和材料的煆燒溫度足以平衡相組成時，相組成將與實驗結果一致，並且材料的純度越高， 它（tā）會越一致。
